하드웨어 제품을 개발하는 창업자가 "PCB 구조 까지 알아야 하나?"라고 생각하는 것은 자연스럽습니다. 디자인, 기능, 사용성처럼 눈에 보이는 요소가 아니기 때문입니다. 그러나 제품이 완성된 후 "센서 측정값이 불안정합니다", "블루투스 연결이 자꾸 끊깁니다", "KC 인증에서 전자파 기준을 통과하지 못했습니다"라는 문제가 발생하면, 그 원인이 PCB의 내부 구조에 있는 경우가 많습니다. 창업자가 PCB의 모든 기술을 이해할 필요는 없지만, "이 구조가 왜 중요하고, 어떤 선택이 제품 품질에 영향을 주는가"는 알아야 잘못된 판단을 피할 수 있습니다.

특히 견적을 비교할 때 "같은 기능인데 왜 가격이 다르지?"라는 의문이 든다면, 그 차이의 상당 부분이 PCB 구조의 차이에서 비롯되는 경우가 있습니다. 이 글에서는 기술적 세부사항이 아니라, 창업자가 설계 업체와 소통할 때 알아두면 비용과 품질 양쪽에서 유리한 판단을 할 수 있는 핵심 개념을 정리하겠습니다.

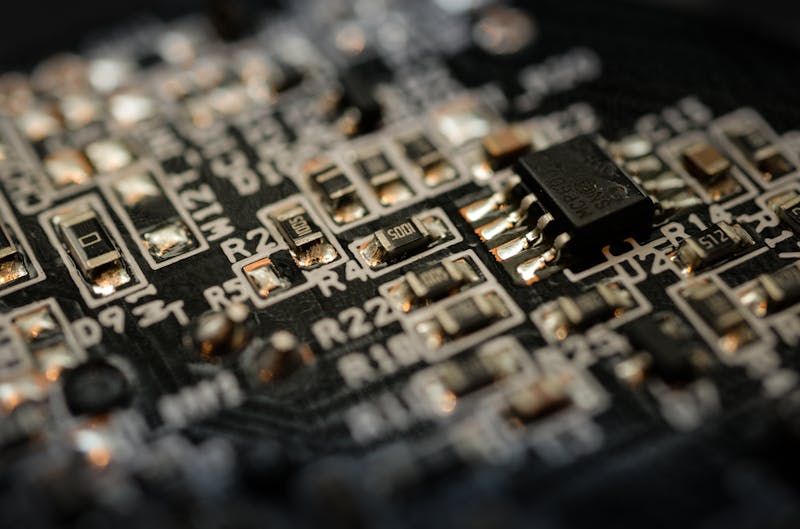

기판의 층수는 비용이 아니라, 제품 전체의 안정성과 직결되는 설계 판단입니다

1. 2층 기판과 4층 기판, 무엇이 다른가

PCB 기판의 "층"은 전기 신호가 지나가는 구리 배선층의 수를 의미합니다. 2층 기판은 기판의 윗면과 아랫면, 두 면에만 배선이 가능합니다. 4층 기판은 여기에 내부 2개 층이 추가되어, 총 4개 면에 배선할 수 있는 구조입니다. 단순히 배선 공간이 넓어지는 것만이 아니라, 추가된 내부 층을 활용해 전원과 그라운드를 안정적으로 설계할 수 있다는 것이 핵심 차이입니다.

비유로 이해하는 층수의 차이

도로에 비유하면 이해가 쉽습니다. 2층 기판은 왕복 2차선 도로와 같습니다. 차량(전기 신호)이 적을 때는 문제없이 통행할 수 있지만, 교통량이 늘어나면 차선이 부족해져 혼잡이 발생합니다. 4층 기판은 왕복 4차선 도로에 해당하는데, 단순히 차선이 늘어나는 것이 아니라 버스 전용차선(전원 전용층)과 비상차선(그라운드 전용층)이 별도로 확보되는 것과 같습니다. 일반 차량(신호)이 아무리 많아도 버스(전원)는 안정적으로 운행되고, 비상 상황(노이즈) 발생 시 바로 대응할 수 있는 구조입니다.

4층 기판의 일반적인 층 구성

• 1층 (Top): 부품이 실장되고 주요 신호 배선이 지나가는 층
• 2층 (Inner 1 - 그라운드 전용): 기판 전체에 그라운드(접지) 구리면이 깔린 층. 노이즈를 흡수하고 신호의 기준 전위를 안정시키는 역할
• 3층 (Inner 2 - 전원 전용): 각 부품에 공급되는 전원이 넓은 구리면을 통해 안정적으로 전달되는 층
• 4층 (Bottom): 추가 부품 실장 및 보조 신호 배선이 지나가는 층

2층 기판에서는 신호, 전원, 그라운드가 모두 같은 두 개 면에서 공간을 나눠 써야 합니다. 배선이 복잡해질수록 각각의 영역이 좁아지고, 서로 간섭이 발생할 가능성이 높아집니다. 반면 4층 기판은 전원과 그라운드에 전용 층을 배정함으로써, 신호 배선의 자유도와 전원의 안정성을 동시에 확보할 수 있습니다.

2. 2층으로 충분한 경우와 4층이 필요한 경우

모든 제품에 4층 기판이 필요한 것은 아닙니다. 제품의 기능과 구성 부품에 따라 2층으로 충분한 경우도 있고, 4층이 아니면 제품 품질을 보장할 수 없는 경우도 있습니다. 창업자가 이 판단 기준을 알고 있으면, 설계 업체와의 소통에서 불필요한 비용 증가를 방지하거나, 반대로 비용을 아끼려다 품질 문제를 겪는 상황을 피할 수 있습니다.

2층 기판으로 가능한 경우

• 부품 수가 적고 회로 구성이 단순한 제품 (LED 조명, 간단한 리모컨 등)
• 고속 통신이나 정밀 센서가 포함되지 않는 제품
• 전원 구조가 단순하고, 소비 전류가 적은 제품
• 초기 기능 검증 목적의 프로토타입 (양산이 아닌 컨셉 확인 단계)

4층 기판이 필요한 경우

• 무선 통신 모듈 탑재: 블루투스, Wi-Fi, LTE 등 무선 통신은 안테나 주변의 그라운드 안정성에 민감합니다. 그라운드가 불안정하면 통신 거리가 줄어들거나 연결이 불안정해집니다
• 정밀 센서 사용: 온도, 압력, 가속도 등 아날로그 센서는 전원 노이즈에 매우 민감합니다. 전원층이 별도로 확보되지 않으면 센서 측정값의 정확도가 떨어집니다
• 디스플레이 탑재: LCD, OLED 등 디스플레이는 구동 시 순간적으로 큰 전류를 소모합니다. 전원층이 없으면 전압 강하가 발생하여 화면이 깜빡이거나 표시 오류가 생길 수 있습니다
• MCU의 클럭 속도가 높은 경우: 고속으로 동작하는 MCU는 전원 노이즈에 민감하며, 그라운드 리턴 경로가 안정적이지 않으면 오동작 가능성이 높아집니다
• KC 인증을 고려하는 경우: 전자파(EMI) 기준을 충족하려면 그라운드 면적이 충분히 확보되어야 합니다. 2층 기판에서 EMI 기준을 맞추기 어려운 경우가 많습니다

통신, 센서, 디스플레이가 포함된 제품이라면 4층 기판이 품질 안정성의 기본 조건입니다

3. 비용 차이의 실체: 기판 단가보다 재설계 비용이 더 큽니다

2층과 4층 기판의 제조 단가 차이는 실제로 존재합니다. 시제품 수량 기준으로 4층 기판의 제조 비용이 2층 대비 높은 것은 사실입니다. 그래서 많은 창업자가 비용을 줄이기 위해 2층을 선택하는 경우가 있습니다. 그러나 시제품 단계에서 기판 비용을 아끼려다 발생하는 문제의 해결 비용이, 처음부터 4층으로 설계했을 때의 추가 비용보다 훨씬 큰 경우가 대부분입니다.

2층으로 시작했을 때 발생할 수 있는 추가 비용

• 노이즈 문제 → 보드 재설계: 센서 측정값이 불안정하거나 통신이 끊기는 문제가 발생하면, 배선 변경만으로는 해결되지 않는 경우가 많습니다. 결국 4층으로 재설계하게 되고, 설계비와 제조비가 이중으로 발생합니다
• EMI 인증 실패 → 보드 재설계: KC 인증 단계에서 전자파 기준을 통과하지 못하면, 그라운드 면적 확보를 위해 4층 재설계가 필요한 경우가 많습니다. 인증 비용에 재설계 비용까지 추가됩니다
• 전원 불안정 → 부품 손상: 전원 노이즈로 인해 MCU나 센서가 오동작하거나 손상되면, 부품 교체 비용과 원인 분석 시간이 추가됩니다

반대로, 양산 단계에서의 2층과 4층의 단가 차이는 수량이 늘어날수록 줄어듭니다. 시제품 단계에서는 4층의 추가 비용이 부담으로 느껴질 수 있지만, 양산을 전제로 한 제품이라면 처음부터 4층으로 설계하여 안정성을 확보하는 것이 총 비용 관점에서 유리한 경우가 많습니다. 물론 앞서 정리한 것처럼 제품의 기능과 구성에 따라 2층으로 충분한 경우도 있으므로, 이 판단은 설계 업체와의 충분한 협의를 통해 결정하시기 바랍니다.

기판 단가를 아끼려고 보드 재설계로 이어지면, 총 비용은 오히려 증가합니다

제언: 기판 층수는 비용이 아니라 제품 안정성의 기준으로 판단하십시오
